Цена по запросу

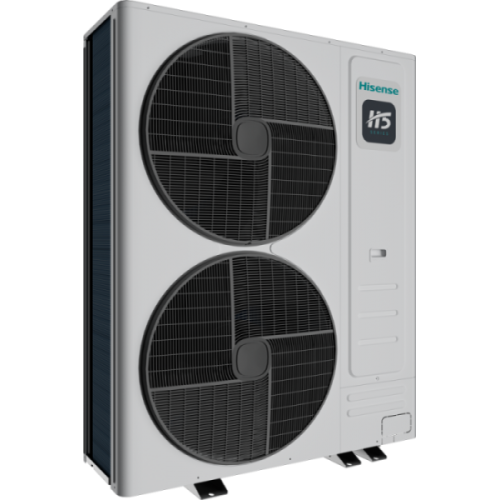

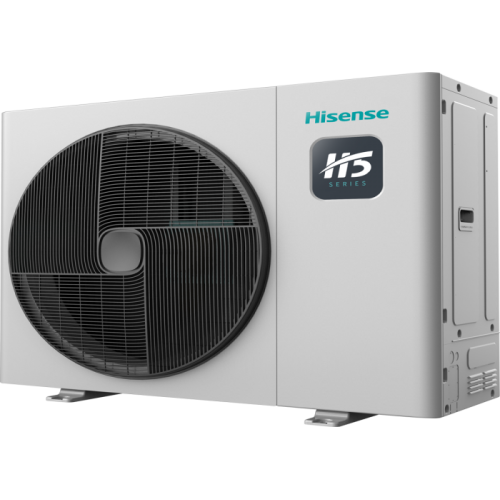

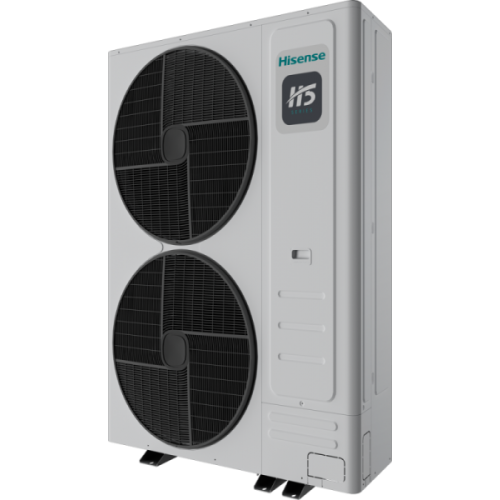

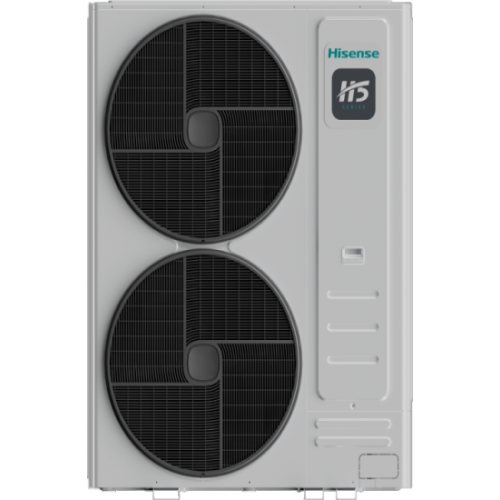

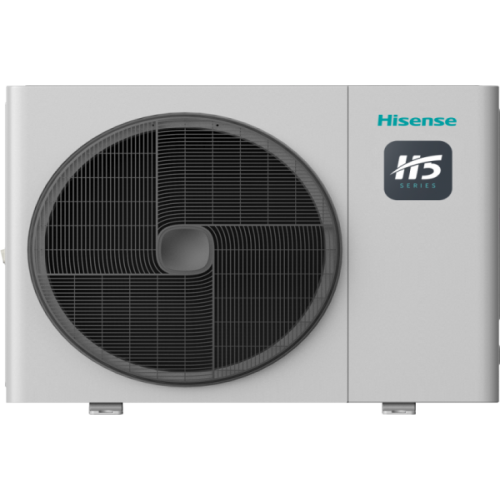

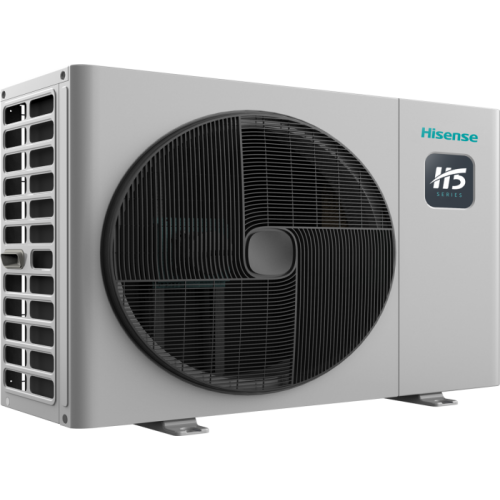

Описание Наружный блок VRF системы серии A AVW-54HJFAE1
VRF-системы Hi-Smart серии A отличается самыми компактными наружными блоками на рынке. Блок на 8 кВт имеет глубину всего 32 см (при высоте 37 см).
Более того, система работает в широком диапазоне температур, в режиме охлаждения от -5 до 59° DB и режиме обогрева от -21 до 17° WB.
Тестовый запуск оборудования осуществляется одним нажатием кнопки на проводных контроллерах или плате наружного блока. Эта удобная функция сильно упрощает процесс тестового пуска.
Hi-smart A обеспечивает возможность закладки трасс длиной до 75 м, при общей длине трубопровода до 120 м. Разница высот между внешним и внутренними блоками может составлять до 30 м. Возможно подключение до 13 внутренних блоков. Эти допуски значительно облегчают проектирование систем, по сравнению с мульти сплит-системами.
Благодаря компактным размерам наружный блок системы Hi-smart A занимает меньше места, а значит возможно размещение на технических балконов значительно меньших размеров, или освободить балкон для других необходимых вещей.
Кроме того, для подключения наружных блоков к нескольким внутренним блокам, в отличие от мульти сплит-систем, требуется всего две трубы, что снижает количество и/или диаметр отверстий в наружных стенах и делает монтаж более быстрым и экономным.
При выходе из строя одного из внутренних блоков, система Hi-smart A может остановить этот блок, не влияя на остальную часть системы VRF, позволяя другим внутренним блокам продолжать работать в обычном режиме.
Технические характеристики
| Бренд | Hisense |
| Серия | A |
| Модель наружного блока | AVW-54HJFAE1 |
| Направление выброса воздуха | Горизонтальное |
| Тип наружного блока | Двухтрубный |
| Охлаждение конденсатора | Воздушное |
| Холодопроизводительность, кВт | 15.5 |
| Теплопроизводительность, кВт | 17 |
| Количество модулей, объединяемых в единую систему, шт. | 1 |
| Максимальное количество подключаемых внутренних блоков, шт. | 10 |
| Допустимый диапазон производительности внутренних блоков, % | 50-150 |
| Инверторная технология | Да |
| Потребляемая мощность в режиме охлаждения, кВт | 4.38 |
| Коэффициент энергоэффективности EER, Вт/Вт | 3.54 |
| Потребляемая мощность в режиме нагрева, кВт | 4.25 |
| Коэффициент энергоэффективности COP, Вт/Вт | 4 |
| Электропитание, В/Гц/Ф | 220-240/50/1 |
| Расход воздуха наружного блока, м3/ч | 4500 |
| Уровень шума наружного блока, дБ(А) | 54/56 |
| Марка компрессора | HITACHI HIGHLY |
| Тип компрессора | Роторный |
| Тип хладагента | R410A |
| Заводская заправка хладагента, г | 3 |
| Габаритные размеры (ШxВxГ), мм | 770x980x360 |
| Габаритные размеры в упаковке (ШxВxГ), мм | 920x1100x505 |
| Вес нетто, кг | 71 |
| Вес брутто, кг | 83 |
| Диаметр газовой трубы, мм | 15,88 |
| Диаметр газовой трубы, дюйм | 5/8" |
| Диаметр жидкостной трубы, мм | 9.52 |
| Диаметр жидкостной трубы, дюйм | 3/8" |
| Максимальная суммарная длина трассы, м | 70 |
| Максимальная эквивалентная длина трассы, м | 60 |
| Максимальная длина от 1го рефнета до дальнего блока, м | 30 |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок выше внутреннего блока), м | 30 |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок ниже внутреннего блока), м | 30 |
| Максимальный перепад по высоте между внутренними блоками, м | 15 |
| Рабочие температурные границы наружного воздуха (охлаждение), °C | -5 ~ +59 |
| Рабочие температурные границы наружного воздуха (нагрев), °C | -21 ~ +17 |
| Необходим блок-раcпределитель | Нет |
| Страна производства | КНР |
| Класс пылевлагозащиты, внутренний блок | IPX4 |
| Класс электрозащиты, внутренний блок | I |
| Срок гарантии, мес. | 36 |
| Цвет наружного блока | Серый |
Технические характеристики Наружный блок VRF системы серии A AVW-54HJFAE1
| Бренд | Hisense |
|---|---|
| Вес брутто, кг | 83 |
| Вес нетто, кг | 71 |
| Габаритные размеры (ШxВxГ), мм | 770x980x360 |
| Габаритные размеры в упаковке (ШxВxГ), мм | 920x1100x505 |
| Диаметр газовой трубы, дюйм | 5/8" |
| Диаметр газовой трубы, мм | 15,88 |
| Диаметр жидкостной трубы, дюйм | 3/8" |
| Диаметр жидкостной трубы, мм | 9.52 |
| Допустимый диапазон производительности внутренних блоков, % | 50-150 |
| Заводская заправка хладагента, г | 3 |
| Инверторная технология | Да |
| Класс пылевлагозащиты, внутренний блок | IPX4 |
| Класс электрозащиты, внутренний блок | I |
| Количество модулей, объединяемых в единую систему, шт. | 1 |
| Коэффициент энергоэффективности COP, Вт/Вт | 4 |
| Коэффициент энергоэффективности EER, Вт/Вт | 3.54 |
| Максимальная длина от 1го рефнета до дальнего блока, м | 30 |
| Максимальная суммарная длина трассы, м | 70 |
| Максимальная эквивалентная длина трассы, м | 60 |
| Максимальное количество подключаемых внутренних блоков, шт. | 10 |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок выше внутреннего блока), м | 30 |
| Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок ниже внутреннего блока), м | 30 |
| Максимальный перепад по высоте между внутренними блоками, м | 15 |
| Марка компрессора | HITACHI HIGHLY |
| Модель наружного блока | AVW-54HJFAE1 |
| Направление выброса воздуха | Горизонтальное |
| Необходим блок-раcпределитель | Нет |
| Охлаждение конденсатора | Воздушное |
| Потребляемая мощность в режиме нагрева, кВт | 4.25 |
| Потребляемая мощность в режиме охлаждения, кВт | 4.38 |
| Рабочие температурные границы наружного воздуха (нагрев), °C | -21 ~ +17 |
| Рабочие температурные границы наружного воздуха (охлаждение), °C | -5 ~ +59 |
| Расход воздуха наружного блока, м3/ч | 4500 |
| Серия | A |
| Срок гарантии, мес. | 36 |
| Страна производства | КНР |
| Теплопроизводительность, кВт | 17 |
| Тип компрессора | Роторный |
| Тип наружного блока | Двухтрубный |
| Тип хладагента | R410A |
| Уровень шума наружного блока, дБ(А) | 54/56 |
| Холодопроизводительность, кВт | 15.5 |
| Цвет наружного блока | Серый |
| Электропитание, В/Гц/Ф | 220-240/50/1 |
